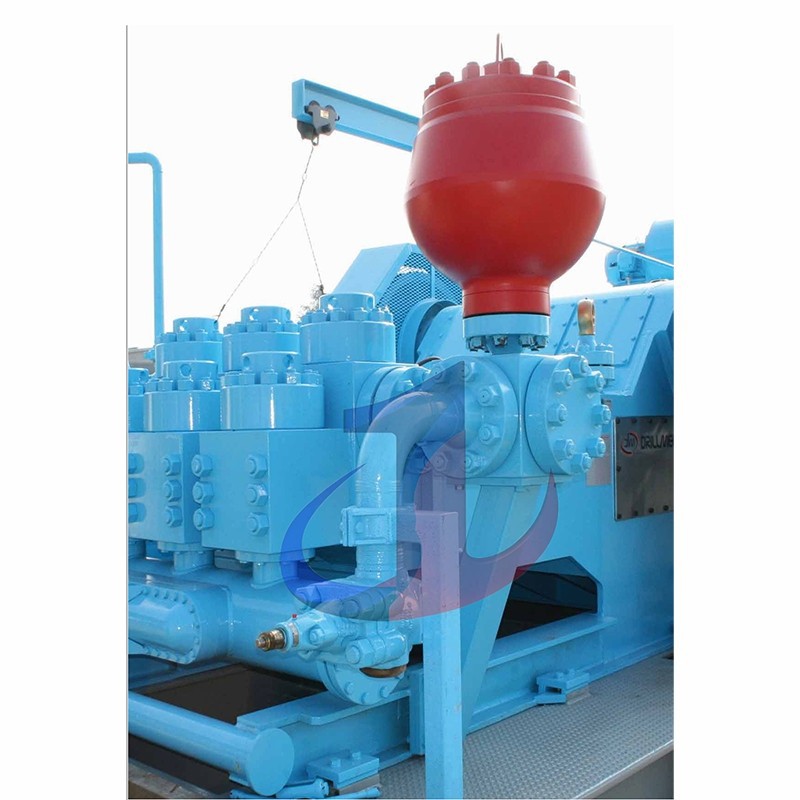

مضخة دريلميك 8T800



الجدول 1: المواصفات الرئيسية لـ DRILLMEC 8T800

يوضح الجدول التالي المعلمات الفنية الأساسية لمضخة الطين DRILLMEC 8T800 ويقدم نظرة عامة شاملة على أدائها.

حدود	تحديد
نوع المضخة	مضخة مكبسية ثلاثية المفعول-مفردة
طاقة الإدخال المقدرة	800 حصان (597 كيلو واط)
السرعة القصوى المقدرة	150SPM (ضربات في الدقيقة)
طول السكتة الدماغية	8 بوصات (203 ملم)
الحد الأقصى لضغط العمل	5000 رطل لكل بوصة مربعة (345 بار/35 ميجاباسكال)
نسبة التروس	حوالي 4.5:1
أبعاد غرفة الصمام	واجهة برمجة التطبيقات رقم 6
واجهة خط الشفط	10 بوصة، شفة
وصلة خط التفريغ	شفة 4 بوصة أو 5 بوصة API 5000 PSI
الوزن التقريبي	حوالي 14000 كجم (31000 رطل)



الجدول 2: معلمات أداء Drillmec 8T800 (التدفق مقابل الضغط)

يسرد الجدول بالتفصيل إزاحة المضخة النظرية والحد الأقصى لضغط العمل المقابل تحت أحجام وسرعات مختلفة للأسطوانات. وتعتبر هذه البيانات الأساس الرئيسي لتصميم عمليات الحفر، على أساس الكفاءة الحجمية بنسبة 100% والكفاءة الميكانيكية بنسبة 90%.

أبعاد بطانة الاسطوانة (بوصة)	150SPM	140SPM	130SPM	120SPM	110SPM	100SPM
	الحد الأقصى للضغط (PSI/Bar)	الإزاحة (GPM/LPM)	الإزاحة (GPM/LPM)	الإزاحة (GPM/LPM)	الإزاحة (GPM/LPM)	الإزاحة (GPM/LPM)
63⁄4	1,969/136	627/2373	586/2218	544/2059	502/1900	460/1741
61⁄2	2,122/146	582/2203	543/2055	504/1908	465/1760	427/1616
61⁄4	2,295/158	539/2040	503/1904	467/1767	431/1632	395/1495
6	2,490/172	496/1878	463/1752	430/1627	397/1502	364/1377
53/4	2,715/187	456/1726	425/1609	395/1495	365/1381	334/1264
51⁄2	2,962/204	417/1578	389/1472	361/1366	333/1260	305/1154
5	3,588/247	344/1302	321/1215	298/1128	275/1041	252/954
41⁄2	4,425/305	279/1056	260/984	242/916	223/844	204/772
4	5,000/345	220/833	206/780	191/723	176/666	162/613





الرف والجناح

هيكل الإطار: إطار طرفي كهربائي ملحوم بلوحة فولاذية عالية الجودة-بدلاً من هيكل الصب التقليدي.

التروس: تم تصميم مجموعة نقل الحركة باستخدام تروس متعرجة دقيقة الصنع. بالمقارنة مع التروس الحلزونية العادية، يمكن للتروس المتعرجة أن تعوض بشكل طبيعي الدفع المحوري أثناء التشابك بدون محامل دفع إضافية، وبالتالي تقليل حمل المحمل وجعل نقل الطاقة أكثر سلاسة وأكثر كفاءة وأقل ضوضاء.

العمود المرفقي وتكوين تحمل

العمود المرفقي: باعتباره المكون الأساسي لطرف الطاقة، يتم تشكيل العمود المرفقي أو صبه في قطعة واحدة من سبائك الفولاذ عالية القوة (المعدلة 4340 أو 42CrMo)، والتي تخضع لمعالجة حرارية صارمة واختبار التوازن الديناميكي، لضمان قوة كلال ممتازة واهتزاز تشغيل منخفض للغاية.

تكوين المحمل: للتعامل مع الأحمال الشديدة، يتم استخدام محامل كروية ذات صف مزدوج للخدمة الشاقة للمحامل الرئيسية للعمود المرفقي، في حين يتم تركيب قضيب التوصيل والرأس المتقاطع على محامل أسطوانية عالية السعة.

نظام التقاطع والتشحيم

مجموعة الرؤوس المتقاطعة: يتكون الجسم المتقاطع من -حديد مطاوع أو فولاذ مصبوب عالي القوة، ولوحة التوجيه المنزلقة مصنوعة من مادة برونز المنغنيز المقاومة للتآكل-. يوفر هذا المزيج معامل احتكاك منخفض للغاية ومقاومة ممتازة للتآكل، كما أنه يمنع التآكل والالتصاق بشكل فعال حتى عندما تتغير ظروف التشحيم.

نظام التشحيم: استخدام التشحيم القسري والتزييت بالرش مع التشحيم المزدوج.





تصميم وحدات

المزايا الهيكلية: يتكون الطرف الهيدروليكي من ثلاث وحدات مستقلة على شكل حرف l وقابلة للتبديل. يوفر هذا التصميم مزايا صيانة كبيرة مقارنةً بالطرف الهيدروليكي Monoblock. في حالة تلف إحدى الوحدات بسبب التآكل أو التعب، يحتاج الموظفون الميدانيون فقط إلى استبدال الوحدة دون استبدال المجموعة النهائية الهيدروليكية الباهظة الثمن بالكامل، وبالتالي تقليل تكاليف الصيانة ووقت التوقف عن العمل (NPT) بشكل كبير.

المواد والعملية: كل وحدة مصنوعة من سبائك الفولاذ عالية الجودة (35CRMO أو AISI 8620) عن طريق التطريق الدقيق. تضمن عملية الحدادة كثافة وتوحيد البنية الحبيبية في المادة، وتزيل العيوب مثل المسامية والمسامية التي قد تحدث في الصب. بعد التشكيل، تخضع الوحدة لمعالجة حرارية صارمة وتصلب داخلي لتتوافق تمامًا مع معايير API 7K. يتمتع بقوة عالية للغاية ومقاومة للتعب ويمكنه تحمل الضغوط الدورية التي تصل إلى 5000 رطل لكل بوصة مربعة.

نظام الصمام

مجموعة الصمامات: مضخة 8T800 مع مجموعة صمامات مفتوحة كاملة API # 6، وهي عبارة عن تكوين قياسي للمضخة بقوة 800-1000HP، لضمان أقصى مساحة للتدفق والحد الأدنى من التآكل. تم تصنيع كل من الجسم والمقعد من سبائك الفولاذ الكربنة عالية الجودة (20CrMnTi أو AISI 8620).

عملية التصنيع: يتم تصنيع الجسم والمقعد -بدقة متعددة ثم تتم معالجتهما بالحرارة عن طريق الكربنة والتبريد. تشكل هذه العملية المتقدمة طبقة مقاومة للتآكل - شديدة الصلابة على السطح -LRB-تصل صلابة HRC HRC أكبر من أو تساوي 60)، مع الحفاظ على صلابة جيدة في القلب، مما يجعلها مقاومة للتآكل والتآكل بواسطة سوائل الضغط العالي-، ويمكنها أيضًا تحمل حمل التأثير الضخم عند فتح الصمام أو إغلاقه.

سدادة الصمام-وغطاء الصمام: سدادة الصمام-مصنوعة من مادة البولي يوريثين-المقاومة للتآكل عالية الأداء، والتي تتوافق بدقة مع مقعد الصمام لتوفير إحكام إغلاق موثوق، كما يمكنها مقاومة التآكل الكيميائي والتآكل الكاشط لسوائل الحفر المختلفة. يعتمد غطاء الصمام هيكل حلقة القفل الملولبة، وهو ملائم للتفكيك السريع والآمن للموقع -، وتجميع واستبدال الأجزاء التي تتآكل الصمامات.

نظام التغيير P-Quip السريع- (اختياري): بالنسبة للعملاء الذين يبحثون عن أقصى قدر من الكفاءة، نقدم نظام التغيير P-Quip السريع- الاختياري. من خلال آلية الزنبرك المدفوعة بالضغط الهيدروليكي، يحقق النظام التفكيك والتجميع السريع وغير المطروق لغطاء الصمام، وغطاء الأسطوانة وقضيب المكبس، ويمكن تقصير وقت الاستبدال بأكثر من 75%، ويمكن أن يقلل بشكل كبير من وقت التوقف عن العمل ويحسن بشكل كبير سلامة العملية.





بطانات

بطانة أسطوانة ثنائية المعدن عالية الكروم: الغلاف مصنوع من الفولاذ المطروق عالي القوة (45 # فولاذ) لتحمل الضغط العالي؛ البطانة الداخلية مصنوعة من الكروم العالي (محتوى الكروم > 26%) من الحديد الزهر عن طريق الصب بالطرد المركزي، وصلابة الجدار الداخلي عالية مثل HRC أكبر من أو تساوي 60-65، مقاومة ممتازة للتآكل والتآكل. يتم ربط الطبقات الداخلية والخارجية بإحكام مع تناسب التداخل، وتتحمل ضغوطًا تصل إلى 7500 رطل لكل بوصة مربعة من أجل عمر خدمة عادي يزيد عن 800 ساعة.

بطانة أسطوانة سيراميك الزركونيا: البطانة الداخلية مصنوعة من مادة سيراميك الزركونيا عالية النقاء، والتي يتم معالجتها بتقنية تشديد تحويل الطور المتقدمة. الصلابة عالية للغاية (HRC أكبر من أو تساوي 90)، ومقاومة التآكل أكبر عدة مرات من بطانة أسطوانة الكروم العالية، ويمكن أن يصل عمر الخدمة إلى 2000-4000 ساعة. الجدار الداخلي للسيراميك ناعم للغاية، مما يقلل الاحتكاك مع المكبس بشكل كبير، ويطيل عمر المكبس ويقلل من الماء المستخدم في التنظيف والتشحيم.

المكبس وقضيب المكبس

تجميع المكبس: استخدام -هيكل ربط مفلكن مكون من قطعة واحدة، -من مادة البولي يوريثين (PU) عالية الأداء أو مطاط النتريل (NBR) المرتبط مباشرة بالفولاذ المطروق (فولاذ 45 # أو 40CR) المصنوع من قلب المكبس. يضمن هذا التصميم عدم سقوط الجسم المطاطي أو قذفه تحت ضغط عالٍ، مما يوفر ختمًا موثوقًا به وعمر خدمة طويل للغاية -يصل إلى 250 درجة فهرنهايت (120 درجة).

قضيب المكبس/القضيب المتوسط: مصنوع من سبائك فولاذية عالية القوة (42CrMo/SAE 4140) ومُسقى ومُقسّى للحصول على أفضل الخواص الميكانيكية المدمجة. تتم معالجة سطح جسم القضيب عن طريق الطحن الدقيق والطلاء بالكروم الصلب، والسطح أملس ومقاوم للتآكل للغاية -، مما يضمن التعاون الوثيق مع ختم التعبئة ويمنع التسرب بشكل فعال.

تجميع الصمامات والأختام وغيرها من الملحقات

مجموعة الصمامات (API # 6): الجسم والمقعد مصنوعان من سبائك الفولاذ عالية الجودة (20CrMnTi/AISI 8620)، ومكربنة ومتصلبة إلى HRC 60 + . تضمن إدخالات البولي يوريثين المقاومة للتآكل إحكامًا موثوقًا ومتانة عند ضغط تشغيل يبلغ 5000 رطل لكل بوصة مربعة.

السدادات والحشيات: جميع السدادات مصنوعة من مواد NBR أو HNBR أو PU عالية الجودة للتكيف مع البيئة الكيميائية المختلفة لسائل الحفر ودرجة حرارة العمل.

الملحقات ذات الصلة: نقدم أيضًا مجموعة كاملة من الملحقات-عالية الجودة، بما في ذلك المخزن المؤقت للنبض، وصمام الأمان، ونظام تنظيف بطانة الأسطوانة، وما إلى ذلك، لضمان تشغيل نظام مضخة الطين بشكل كامل وفعال وآمن.

الجدول 3: قائمة قطع الغيار الشاملة لـ DRILLMEC 8T800

اسم الجزء	مواصفات المواد شائعة الاستخدام	خصائص التصنيع / الجودة الرئيسية
بطانة اسطوانة ثنائية المعدن عالية الكروم	الحالة: فولاذ مزورة 45 #؛ العلبة الداخلية: حديد الزهر عالي الكروم (CR > 26%)	غلاف داخلي مصبوب بالطرد المركزي، صلابة HRC أكبر من أو تساوي 60-65، تجويف داخلي مصقول بدقة
بطانة اسطوانة سيراميك زركونيا	الحالة: فولاذ مزورة 45 #؛ الكم الداخلي: سيراميك زركونيا (ZrO2)	تقنية تشديد تحويل الطور، صلابة HRC أكبر من أو تساوي 90، معامل احتكاك منخفض جدًا
تجميع المكبس	قلب المكبس: فولاذ 40CR/45# مُشكل؛ الختم: البولي يوريثين (PU) / مطاط النتريل (NBR)	قطعة واحدة من-رابطة مبركنة، مقاومة للضغط العالي، مقاومة للتآكل، طين قائم على الزيت-
قضيب المكبس/قضيب متوسط	سبائك فولاذية عالية القوة (42CrMo/SAE 4140)	المعالجة الكاملة بالحرارة والتبريد والتلطيف والطحن الدقيق للسطح والطلاء بالكروم الصلب
مجموعة الصمامات (واجهة برمجة التطبيقات رقم 6)	جسم/مقعد الصمام: سبائك فولاذية مطروقة (20CrMnTi/AISI 8620)	الكربنة والتبريد، صلابة السطح HRC أكبر من أو يساوي 60، مخروط أرضي دقيق
وصلة الصمام-مدخلة	مادة البولي يوريثين عالية الأداء	مقاومة التآكل، ومقاومة التآكل، وضمان ختم الضغط العالي
نهاية قوة العمود المرفقي	سبائك الصلب المطروق/المصبوب (42CrMo/المعدلة 4340)	معالجة حرارية متكاملة، كشف التوازن الديناميكي، ضمان قوة عالية واهتزاز منخفض
والعتاد في نهاية السلطة	سبائك الصلب المطاوع (42CrMo)	تصميم أسنان متعرجة، تصنيع دقيق، معالجة متوسطة الصلابة لسطح الأسنان
لوحة توجيه متقاطعة	برونز المنغنيز	معامل احتكاك منخفض، مقاومة تآكل ممتازة
الأختام / الجوانات	نبر، هنبر، بو	الاختيار الأمثل للبيئات الكيميائية ودرجات الحرارة المختلفة







بطانة اسطوانة عالية الأداء

تعتبر بطانة الأسطوانة المكون الأساسي الذي يتحمل-الحركة الترددية العالية للمكبس. نحن نقدم خيارين من أفضل الأداء:

بطانة أسطوانة ثنائية المعدن عالية الكروم: الغلاف مصنوع من الفولاذ المطروق عالي القوة، والبطانة مصنوعة من سبيكة عالية الكروم (محتوى الكروم > 27%) عن طريق عملية الصب بالطرد المركزي. تتحمل صلابة تصل إلى HRC 60-65، ومقاومة تآكل ممتازة، في ظل ظروف الحفر التقليدية، وعمر الخدمة أكثر من 800 ساعة.

بطانة أسطوانة سيراميك الزركونيا: الحل النهائي لظروف التآكل والتآكل الشديدة. صلابة بطانة سيراميك الزركونيا عالية جدًا (HRC 90 +)، والسطح النهائي يشبه المرآة -، ومعامل الاحتكاك منخفض جدًا. يمكن أن يصل عمر الخدمة إلى بطانة الأسطوانة ثنائية المعدن 4-5 مرات، مما يقلل بشكل كبير من تآكل المكبس واستهلاك مياه التشحيم، مما يقلل بشكل كبير من تكاليف التشغيل على المدى الطويل.

المكبس وقضيب المكبس

المكابس: نحن نقدم مكابس مفلكنة متكاملة مع قلب فولاذي 40CR أو 45# وطبقة عالية الأداء من البولي يوريثين أو مطاط النتريل المهدرج (HNBR). يضمن هذا التصميم مقاومة موثوقة للختم والبثق عند ضغوط تصل إلى 7500 رطل لكل بوصة مربعة.

قضيب المكبس: مصنوع من سبائك الصلب عالية القوة (42CrMo)، مروي ومخفف ودقيق. جسم القضيب مطلي بطبقة سميكة من الكروم الصلب، مما يوفر سطحًا أملسًا ومقاومًا للغاية للتآكل-، مما يضمن توافقًا مثاليًا مع ختم التعبئة ويمنع التسرب بشكل فعال.

ترقية اختيارية: P-Quip نظام التغيير السريع

لتقليل وقت توقف الصيانة وتحسين-سلامة الموقع، نوصي بشدة باستخدام نظام التغيير السريع P-Quip- لجهاز 8T750. يستخدم النظام أدوات هيدروليكية أو هوائية لتحقيق التفكيك والتجميع السريع وغير المطروق لغطاء الصمام وقضيب المكبس وبطانة الأسطوانة.

قيمة العميل:

تقليل وقت التوقف عن العمل بشكل كبير: تقليل الوقت اللازم لاستبدال الأجزاء القابلة للتلف بنسبة تصل إلى 75%.

آمن جوهريًا: يلغي الحاجة إلى الأدوات اليدوية مثل المطارق الثقيلة، مما يقلل بشكل كبير من خطر الإصابة.

عمر ممتد للمكونات: يوفر النظام تحميلًا مسبقًا ثابتًا ودقيقًا لتجنب تلف المكونات بسبب الإفراط في -التشديد أو الارتخاء-.
