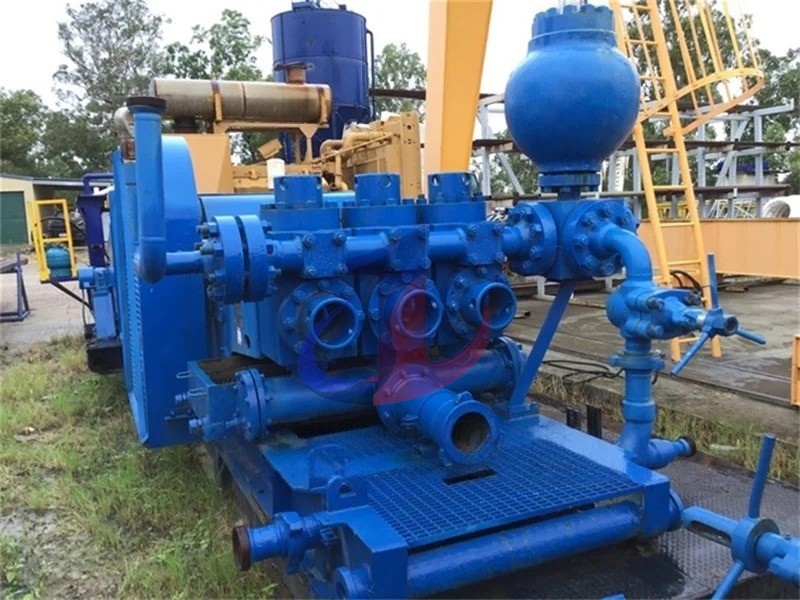

معلمات الأداء والمواصفات الفنية لـ T-500

الجدول 1: مواصفات IDECO T-500 وبيانات الأداء

(ملاحظة: تعتمد أرقام الأداء على الكفاءة الميكانيكية بنسبة 90% والكفاءة الحجمية بنسبة 100%، مع بعض الإشارة إلى مضخات F-500 من نفس الفئة في الصناعة)

مصادر المعلومات:

نهاية القوة: أساس القوة غير القابل للتدمير

الإطار: إطار هيكلي شديد الصلابة

إطار T-500 ملحوم بصفيحة فولاذية سميكة عالية الجودة، ومن خلال عملية المعالجة الحرارية الصارمة لتخفيف إجهاد اللحام - لضمان صلابته الممتازة واستقرار الأبعاد. تم تصميم هذا التصميم لهيكل الجدار -النوع المزدوج-، خاصة في مناطق الضغط الرئيسية مثل المحمل الرئيسي ومقعد محمل العمود المتوسط، بأضلاع معززة يمكنها مقاومة التشوه والانحناء بشكل فعال، كما أنه يوفر مرجع محاذاة ثابتًا لمكونات النقل الداخلية عالية السرعة-. إن الإطار القوي وغير المشوه هو ضمان الربط الصحيح للتروس، وتقليل حمل التحيز، وإطالة عمر الأساس.

العمود المرفقي: قلب مقاوم للتعب من سبائك الفولاذ المطروقة

تم تصنيع العمود المرفقي للموديل T-500 في قطعة واحدة من سبائك الفولاذ عالية الجودة 42CrMo.

قطار التروس: نقل سلس وفعال للطاقة

تم تصميم T-500 بتكنولوجيا ناضجة ونقل سلس للعتاد المتعرج (العتاد الحلزوني المزدوج).

التقاطع والمحامل: دليل دقيق ودعم موثوق

يتكون الرأس المتقاطع لـ T-500 من حديد مطاوع عالي القوة- أو فولاذ مصبوب، مع أدلة برونزية منغنيز قابلة للاستبدال لإنشاء -احتكاك منخفض، وشريحة عالية- مقاومة للتآكل تضمن الخطية المطلقة لحركة قضيب المكبس، ويتم تجنب تلف موانع التسرب في الطرف الهيدروليكي بسبب التحميل اللامركزي.

نظام التشحيم: حاجز حماية متعدد الاتجاهات

يستخدم T-500 نظام تشحيم مزدوج يجمع بين التشحيم القسري والتزييت بالرش.

الأسطوانة الهيدروليكية (الوحدة النمطية): تجويف صلب للتزوير بالضغط العالي

يتم تصنيع -500 أسطوانة من قطعة واحدة- مطروقات متجانسة من سبائك الفولاذ عالية الجودة مثل AISI 4135,35CRMO، 40CrMnMo 37 بعد الانتهاء، تخضع كل أسطوانة إلى معالجة حرارية صارمة واختبارات متعددة-غير مدمرة (مثل اختبار الموجات فوق الصوتية) لضمان قدرتها على تحمل الضغوط الدورية بأمان حتى 7500 رطل لكل بوصة مربعة ومقاومة فعالة لتكسير التآكل الإجهاد. يعمل تصميم هيكل الصمام الكلاسيكي-فوق الصمام على تحسين قناة التدفق الداخلي، ويقلل حجم الخلوص، وبالتالي يحسن الكفاءة الحجمية للمضخة بشكل كبير.

بطانة الأسطوانة: خط الدفاع الأول ضد التآكل

بطانة أسطوانة ثنائية المعدن عالية الكروم (قياسية): العلبة مصنوعة من الفولاذ المطروق عالي القوة مع قوة شد تزيد عن 610 ميجا باسكال لتحمل ضغط كبير على الطوق. البطانة الداخلية مصنوعة من الحديد الزهر عالي الكروم عن طريق عملية الصب بالطرد المركزي، حيث يصل محتوى الكروم (CR) إلى 26%-28%. بعد المعالجة الحرارية الخاصة، يمكن أن تصل صلابة البطانة إلى صلابة روكويل HRC 62-69، مما يمنحها مقاومة ممتازة للتآكل والتآكل. في ظل ظروف الحفر التقليدية، يمكن أن يتجاوز عمر خدمة البطانة 800 ساعة بشكل ثابت.

بطانة سيراميك الزركونيا (خيار متقدم): مبطنة بمادة سيراميك ذات أساس خاص من الزركونيا (Zro2)-. بالمقارنة مع بطانات الأسطوانات التقليدية عالية الكروم وحتى سيراميك الألومينا، حقق سيراميك الزركونيا قفزة نوعية في العديد من الخصائص الرئيسية:

صلابة فائقة-: صلابة تصل إلى صلابة روكويل 92-94 (أي ما يعادل صلابة فيكرز HV 1100-1200)، ومقاومة التآكل تتجاوز بكثير المواد المعدنية.

صلابة ممتازة: إنها تتغلب على هشاشة المواد الخزفية التقليدية، ولها قوة تأثير أعلى، وتقلل بشكل كبير من خطر تجزئة بطانة الأسطوانة بسبب التأثير العرضي على الموقع.

تشطيب فائق للسطح: يمكن شحذ الجدار الداخلي حتى يصبح مرآة (خشونة السطح 4-8 RMS)، أكثر سلاسة عدة مرات من المواد الأخرى، مما يقلل بشكل كبير من معامل الاحتكاك مع المكبس.

عمر طويل: تمنح هذه المزايا المجمعة بطانات سيراميك الزركونيا عمر خدمة مذهل يتراوح من 4000 إلى 10000 ساعة، أي أطول من 5 إلى 10 مرات من بطانات الكروم العالية.

المكبس والقضيب: ختم موثوق به ومحرك قوي

مادة البولي يوريثين اللاصقة: مصممة للاستخدام في الطين-الزيتي والطين الاصطناعي الذي يتمتع بمقاومة ممتازة للزيت والمواد الكيميائية والقذف.

مطاط النتريل (NBR): يعد الخيار الأمثل لظروف الطين-المائية، ويتميز بأداء مستقر وفعال من حيث التكلفة.

إن قضيب المكبس مصنوع من سبائك الفولاذ-عالية الجودة. تتم معالجة سطح القضيب عن طريق التقسية بالحث لتشكيل طبقة سطحية صلبة ومقاومة للتآكل-وطبقة أساسية صلبة يمكنها مقاومة تآكل صندوق التعبئة، ويمكنها أيضًا تحمل التوتر الكبير والضغط المتناوب دون كسر بسبب التعب.

جسم الصمام ومقعد الصمام: صمام الضغط العالي مع مطابقة دقيقة

جسم الصمام T-500 ومقعد الصمام مصنوعان من سبائك فولاذية عالية الجودة-مطرقة بالقالب، ومن خلال التصنيع باستخدام الحاسب الآلي الدقيق والمعالجة الحرارية الصارمة، بحيث تصل صلابة وجه العمل إلى HRC 60 أو أكثر. يوفر التصميم المفتوح بالكامل أقصى مساحة للتدفق، مما يقلل بشكل فعال من مقاومة السوائل ويقلل من التآكل الاضطرابي للمكونات. الغطاء المطاطي للصمام مصنوع من مادة البولي يوريثين عالية الأداء، والتي تضمن الختم الموثوق به في ظل ظروف الطين المختلفة. يتم تصنيع جميع مجموعات الصمامات وفقًا لـ API # 5، مما يضمن قابلية التبادل الكاملة.
